Essai au bleu de méthylène des granulats  (EN 933-9)

Valeur bleu de méthylène (VBG)

Dans cet article, vous trouverez la technique de référence pour les essais de premier type. Cette méthode permet de déterminer la valeur du bleu de méthylène de la fraction 0/2 mm dans les graviers ou les sables en cas de litige, aussi appelée MB.

1 - But de l'essai

Le test mentionné est spécifiquement conçu pour évaluer la propreté du sable ou du gravillon. En effet, il permet de mesurer la teneur en impuretés de la fraction 0/2 mm de ces matériaux et ainsi de déterminer leur qualité.

2 - Principe de l'essai

Le test au bleu de méthylène est destiné à être réalisé sur la fraction sable ou gravier 0/2 mm afin de détecter la présence de particules argileuses et de déterminer leur concentration.

Pour ce faire, des doses d'une solution de colorant sont appliquées à une suspension aqueuse de la prise d'essai. Après chaque ajout de solution, l'adsorption de la solution colorée par l'échantillon est testée en effectuant un test de coloration sur papier filtre pour détecter la présence de colorant libre.

Une fois la présence de colorant libre établie, la valeur du bleu de méthylène est calculée et donnée en grammes de colorant adsorbé par kg de la fraction granulaire examinée.

3 - Réactifs

a) Solution colorée de bleu de méthylène.

b) Eau déminéralisée ou distillée.

c) Kaolinite, de valeur de bleu de méthylène connue.

4 - Appareillage

Burette, (100 ml ou 50 ml);

Papier filtre;
Chronomètre;
Tige de verre;
Agitateur à ailettes;

Tamis;
Fiole en verre;
Bécher;
Chronomètre;
Spatule;
Balance;
Étuve ;
Thermomètre;
Dessiccateur.

5 - Préparation des prises d'essai

Pour réaliser le test de bleu de méthylène, l'échantillon de laboratoire doit être réduit conformément à l'EN 933-2 afin d'obtenir deux sous-échantillons, chacun contenant au moins 200 g de la fraction 0/2 mm. Ensuite, chaque sous-échantillon doit être passé au tamis de 2 mm et toutes les particules retenues doivent être éliminées.

Il convient ensuite de peser l'un des sous-échantillons (masse M) et de le sécher jusqu'à obtenir une masse constante, puis de le peser à nouveau (masse M'). La teneur en eau de ce sous-échantillon doit être déterminée et notée comme suit :

W (%) = 100 x (M - M')/M'

Enfin, il est nécessaire de prendre une masse M₀ de l'autre sous-échantillon supérieure à:

 200 x (1+W/100) g.

La prise d'essai M₀ doit être pesée et la masse à sec M₁ doit être déterminée comme suit:

M₁ = M₀ / (1 + W/100)

6 - Mode opératoire

Préparation de la suspension

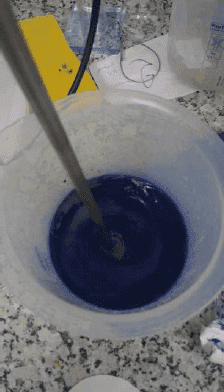

Pour continuer l'essai de bleu de méthylène, il est nécessaire de remplir le bécher avec (500 ± 5) ml d'eau distillée ou déminéralisée.

Ensuite, la prise d'essai doit être versée dans le bécher en remuant bien avec une spatule.

La solution de colorant doit être agitée soigneusement avant de remplir la burette avec celle-ci.

Ensuite, l'agitateur doit être réglé à 600 tr/min et les ailettes doivent être placées à environ 10 mm au-dessus du fond du bécher.

Une fois que l'agitateur est en marche, il est nécessaire de déclencher le chronomètre.

 Le contenu du bécher doit être agité pendant 5 min à une vitesse de (600 ± 60) tr/min.

Après 5 minutes d'agitation à une vitesse de (600 ± 60) tr/min, il est nécessaire de réduire la vitesse de l'agitateur à (400 ± 40) tr/min.

Ensuite, il faut placer le papier filtre sur le dessus d'un support de manière à ce qu'il n'entre en contact avec aucun solide ou liquide.

Il est ensuite recommandé d'ajouter 5 mL de solution colorante dans le bécher (1).

Après avoir ajouté la solution colorante dans le bécher (1), attendez une minute avant d'effectuer un test à la tache sur le papier filtre (2).

Répéter (1) et (2)  jusqu'à apparition d'une auréole.

Le test et considéré comme positif si dans la zone humide une auréole bleue claire persistante d'environ 1 mm apparaît autour du dépôt central.

Une fois que l'auréole est apparue, il est recommandé de continuer à agiter, mais de ne plus ajouter de solution colorée.

Chaque minute, il faut effectuer des tests ponctuels.

  Si l'auréole disparaît après les quatre premières minutes, il est recommandé de répéter l'opération en ajoutant une dose de 5 mL de solution colorée.

  Si l'auréole disparaît après la cinquième minute, il est recommandé d'ajouter seulement 2 mL de solution.

Dans tous les cas, il est nécessaire de continuer à agiter et à colorer jusqu'à ce qu'une auréole soit visible pendant au moins 5 minutes.

Si la quantité de particules présentes dans la prise d'essai empêche la formation d'une auréole, il est possible d'associer la kaolinite à une solution colorée comme suit :

  - Verser dans le bécher (30,0 ± 0,1) g de kaolinite, séchée à (110 ± 5) °C.

  - Verser V' ml de solution colorée dans le bécher où V' = 30 MBk , le volume de solution colorée adsorbée par 30 g de kaolinite.

Il est important de noter le volume total de solution de colorant V₁ ajouté.

7 - Calcul et expression des résultats

La valeur de bleu de méthylène MB, exprimée en grammes de colorant par kilogramme de fraction 0/2 mm est obtenue à l'aide de l'équation suivante:

MB = V₁ x 10 / M₁

Où :

M₁ , la masse de la prise d'essai en g.

V₁ , le volume total de solution de colorant injecté en ml.
